一、项目名称：无动力旋转滚刷皮带清扫器
二、创新单位：生产运营中心
三、主创人员：王利雄 周源
四、参与人：王利雄 周源
五、实施背景、必要性、原因：
由于在输送带输送的物料往往带有粘性物质，如煤尘、泥浆、粉状物料， 其中一部分会粘在输送带工作面上，在卸料时不能完全卸掉，随着皮带运转会粘在托辊上，长时间会造成以下后果：
1、物料进入托辊的壳体内，从而增大轴承磨损，托辊壳体粘上物料会损伤和拉毛输送带的面胶，加速输送带损坏。
2、粘着物进入尾轮和改向滚筒，物料会粘在滚筒表面上，且越粘越多，造成输送带跑偏，增加输送带磨损，酿成不良后果。
3、物料粘在驱动滚筒上，加大对滚筒的摩擦力，会引起输送带面胶和滚筒包胶层的损坏。
4、物料没有及时清除，在整个工作通道内会形成落料区，造成环境污染，清扫劳动量增加，影响员工身心健康，增加企业成本。
因此，为保证带式输送机正常运转，必须将输送带上的附着物清扫干净。如果清扫装置良好，对托辊、输送带等的寿命都可以延长。由此可见，清扫器在带式输送机上有着不可忽视的作用。
六、实施方案：
根据公交车自动洗车原理，现和厂家联手设计的被动滚刷清扫器用于清扫回程皮带或卸载滚筒下部皮带工作面，属二道或三道清扫器。通过清扫滚刷刷尖与带面的适当接触，有效清除皮带表面的粘附物，并具有防止输送带跑偏、预防事故，延长输送带及托辊的使用寿命、避免扬尘、改善环境、节约成本等功能。刷毛采用高弹性耐磨尼龙丝，也可采用防静电高弹性尼龙丝、耐磨橡胶等优质材料制作，适用于各种行业各类带宽输送机，尤其对难以用常规清扫器的花纹皮带效果尤佳，是带式输送机最忠实的“清洁工”。
通过两个支座将清扫器安装在带式输送机的机架上，使传动辊筒与输送机回程皮带的非工作面接触，并产生适当的压力。当输送机运转时利用摩擦力使传动托辊跟随输送机旋转，经传动链条带动清扫滚刷旋转。清扫滚刷的旋转方向与回程皮带的运动方向相反，从而将粘附在回程皮带工作面上的附着物弹扫下来，达到清扫目的。
同时，解决了栈桥、洗煤厂、暗道等地面设施，老办法用水冲洗皮带，造成二次环境污染，此装备，解决了这种弊病。

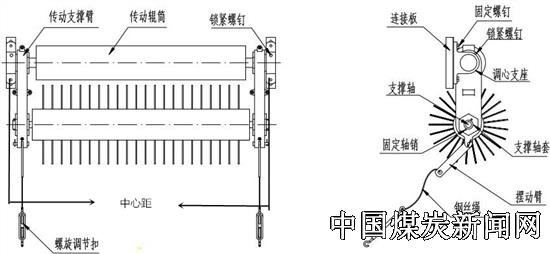

结构示意图

安装方法：

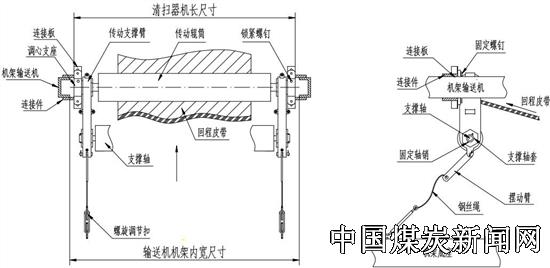

无动力滚刷皮带清扫器将其安装在输送机机架内，使“传动滚筒”在回程皮带上面，清扫刷辊在回程皮带下面。如下图所示：

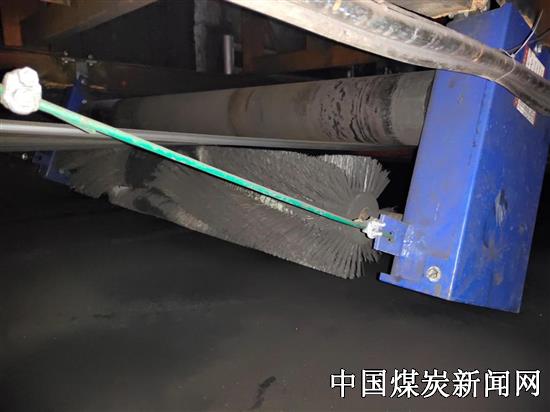

现场使用效果图：

七、推广价值：
1、优化设计，便于安装，调整方便，简捷实用。
2、清扫点弹性接触，方法合理，效果极佳。
3、对输送带无磨损，更无刮伤，有效的延长皮带的使用寿命。
4、安全可靠，故障率低，使用寿命长，维修费用少。刷毛可采用高弹性尼龙丝，亦可以采用防静电高弹性尼龙丝，耐磨橡胶等优质材料制作。适用于煤矿物料输送皮带系统。
5、可靠性提高，运行几个月来，运转稳定，提高系统整体稳定性，减少浮煤堆积，利于设备散热和大大提高作业现场文明生产，安全生产标准化水平进一步提升，确保正常生产工作有序进行。
6、一年可节约人工成本20余万元，实现降本增效、事半功倍的目的。
7、解决了栈桥、洗煤厂、暗道等地面设施，老办法用水冲洗皮带，避免造成二次环境污染事件发生。
