澳大利亚镁思锑矿山技术公司作为唯一拥有“穿地通信”技术，并将该技术应用于矿山行业的公司，已经成功的在全球安装了超过150套PED穿地通信通信系统。为了更好的拓展该技术的、研发出最新一代产品，一个完美的配合救生舱和救援情况下使用的系统------双向穿地通信系统诞生了(既PED救生舱双向穿地通信系统)。

　　该系统的设计具备以下系统特性及功能：

　　1. 能够通过中国煤安认证的本质安全性能

　　2. 能够在地下600米深度往地面发送信号

　　3. 配备电池，单人能够携带

　　4. 可安装在救生舱内，以延长电池使用时间和容量

　　5. 远程信标系统，提供系统是否运行及工作状态确认

　　我们相信这种方式会给安全救生舱生产厂家提供一个标志性的亮点，以及强大的竞争力，该系统可同时应用于煤矿和非煤矿，可采用集成到安全舱，作为安全舱的一部分方式进行推广，同时也可以安装到已经在井下部署的安全救生舱或者避难硐室内。

　　澳大利亚镁思锑矿山技术公司的“PED穿地通信系统”是第一个，同时也是唯一完全无线化的通信系统，专为矿山的救生舱和紧急救援设计。

　　·独特的穿地通信技术

　　·实现在最恶劣的环境下，地面和井下人员的双向通信，确保了最大的安全可能性。

·符合2006年“Mine Improvement and New Emergency Response Act”，并且通过了美国矿山安全与健康监察局(MSHA)的全部条款。

　　系统简介

　　澳大利亚镁思锑矿山技术公司有20年的矿山设计通信系统的经验，致力于为井下环境改善安全状况。

　　镁思锑矿山技术公司拥有世界上唯一的穿地通信系统，并且在全世界超过150个矿山部署。镁思锑为推进技术的发展、迎合客户的需求而开发了适用于救生舱和救援情况的双向穿地通信系统----PED。

　　PED穿地通信系统可辐射出超低频的电磁信号，这种频率的电磁信号可以穿透地表岩石，能够与地下超过600米的位置进行通信。系统无线链路的协议和调制方式可以容忍噪声，自我调节，适用于可靠的数据传输，不受噪声和地理岩层的困扰，特别适合于井下环境(地面噪声也可以忽略)。

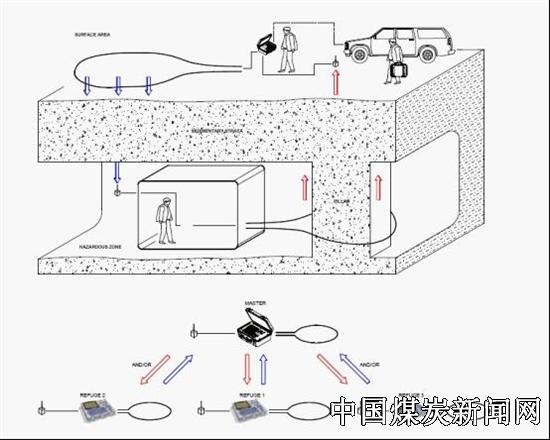

　　该系统的组成部分包括永久固定安装在救生舱的从设备，以及可携带的通常部署在地面位于救生舱正上方的主设备。如下图所示，从设备通过一个永久环绕固定在煤柱上的天线发送信号，同时地面设备部署便携式环状天线。主设备也可以安装在岩崩、煤塌陷区或危险区域的旁边。简而言之，使用键盘就可编辑和传输信息。

　　救生舱外部应该安装：

　　·高灵敏度，本质安全型磁场接收器

　　·简单的单环传输天线—环绕在附近的煤柱上

　　·96小时后备电源模块

　　·充电单元(在矿下有电源的情况下)

　　所有进入救生舱的接头都是通过气密性接口连接的。

　　在事故发生的时候，便携式的单元应该被部署到避难区域的上方。操作员可以选择是否需要先侦测信标信号，以便在部署天线之前判断井下的从设备是否被启用。

　　矿用电源供电的救生舱内的从设备会不停的搜索主设备的同步信号。而不采用矿用电源供电时，需要矿上工作人员进入救生舱启动后备电源，从而启动从设备。

　　主设备会搜索所有的救生舱从设备，并且自动给每个从设备分配时隙。同时会将大段的时隙分配给通信较冗长的从设备。主设备的内部电池使用时间长达12小时，同时车载电源也可以给主设备供电。

　　·完全实体化的主/从设备,无论是电路、硬件、还是用户界面。

　　救生舱从设备：

　　·可实现96小时的工作时间----其中48小时满负荷工作，另外48小时半负荷工作。

　　可以不断的发送信标信号

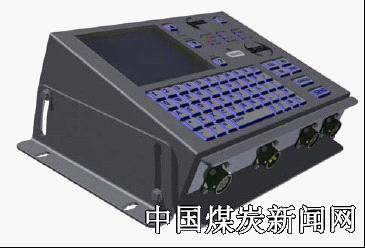

　　救生舱单元(从设备)：

　　1. 牢固的外壳、本质安全型电路、长寿命高性能元件

　　2. 持续的发送信标信号，信号内容包括目标、救生舱占用状态、以及供电状态

　　3. 背光式全尺寸键盘、可在没有照明的情况下使用

　　4. 双稳态液晶显示器，不需要额外的供电就能长期显示内容，在阳光下及没有灯光的环境下依然可以使用。

　　5. 操作状态显示，发送及接收消息的历史记录查询

　　6. 无需专业知识，通过简单的指引即可帮助矿工和操作员正确使用。可将基本的培训纳入矿山紧急预警培训方案里。

　　7. 多样化的声音及可视化提示，可及时反映系统状态和输入内容

　　8. 可在系统内的不同救生舱间转发信号

　　9. 现有操作都会被记录，用以事故调查

　　10. 具有日记模式，可编辑个人信息

　　11. 几乎不会在救生舱内产生热量

　　12. 可提供96小时供电的本质安全型电源

　　13. 安装尺寸为：30.5 x 25.5 x 7.6 cm，再加安装边框位置

　　系统无需安装进救生舱即可进行测试，验证是否有效。如果系统接入了永久性电源给电池充电，系统则可以不断的发送信标信号(包括标识、救生舱占用状态、以及供电状态)，以供地面设备检测。可以通过救生舱的观察窗口来检测从设备面板指示器及系统状态。

　　后备电池及电源也可以显示充电状态和供电指示。

　　地面主设备：

　　地面主设备除了包括救生舱从设备的所有功能以外，还具有如下功能：

　　1. 便携式，方便部署

　　2. 能与多达3个救生舱单元进行通信—直接或者通过救生舱单元中转

　　3. 指挥所有的通信，可以选择普通矿井或者深矿井(高噪声)模式

　　4. 尺寸“40.6 x 33 x 17.4 cm

　　技术简介

　　澳大利亚镁思锑矿山技术公司提出了在救生舱和紧急救援环境下使用的双向低频穿地无线通信系统链路。这种无线链路可以使矿工在撤退到救生舱后，能够发送和接收来自地面的信息，而不需要借助任何外部的设施。因为这些外部设施，比如天线、或者众多的地下设备，很有可能在发生事故的时候被损坏。

　　这种无线链路的专用协议和调制方式可以抗噪声、自适应，可以在恶劣的环境下传输数据。并且不被噪声和坚固的岩石干扰，特别适用于矿山。

　　PED穿地通信系统包含一个永久固定在救生舱的从设备，以及一个便携式的，通常部署在地面位于救生舱正上方的主设备。主设备也可以部署在地面，主设备也可以安装在岩崩、煤塌陷区以及危险区域的旁边(与救生舱在同一平面)。

　　除了有不同的电源组件，主/从设备还都包含有以下3个主要部分：

　　·高灵敏度的接收器

　　·简单的信号发送天线

　　·一旦与主设备联络，从设备会在主设备的指引下进行适应同步通讯。同时信号的质量会影响传输速率

　　·坚固的全尺寸背光键盘，可在光线极低的环境下使用

　　·高效的操作，对救生舱的环境温度影响极低

　　·LCD显示屏，可以显示链路状况、收发的信息、系统日志等

　　·多样化的声音及可视化提示，可及时反映系统状态和输入内容

　　·无需专业知识，通过简单的指引即可帮助矿工和操作员正确使用

　　·可在系统内的不同救生舱间转发信号，有的救生舱可能在主设备覆盖范围之外

　　地面主设备：

　　·便携式---易于携带

　　·能够与多达3个救生舱单元进行通信—直接或者通过救生舱单元中转

　　·可以指挥所有的通讯---可在普通矿井模式和较深矿井这两种模式间选择

　　产品规划和安全救生舱定制建议

　　对于救生舱生产厂商，下列是实体及技术建议，这些建议是镁思锑与救生舱生产厂商共同提出的。包括，但是不仅限于以下：

　　·系统安装位置，在救生舱内部固定和安装

　　·电池固定，电池容量，以及安装位置

　　·天线和电缆接入救生舱的接口

　　·特殊的接口

　　·能够通过煤安认证的与救生舱集成方式

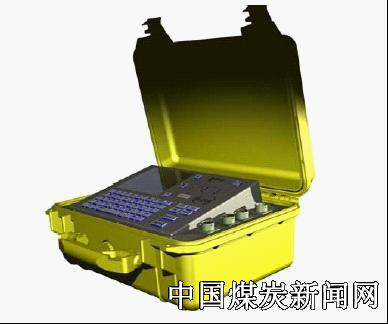

　　集成了电池的便携式箱子

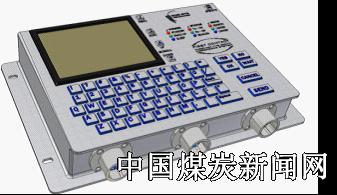

　　救生舱单元，安装在定制的固定架内
